Stratul BIM
Importul modelului, vizualizarea tridimensională, selecția, filtrarea, proprietățile, secțiunile și măsurătorile susțin identificarea spațială a elementelor.
Managementul activelor clădirilor și construcțiilor
Modelul clădirii, conectat la inventar, mentenanță și decizie.
Extensie MOBIUS UEAM pentru exploatarea clădirilor pe întregul ciclu de viață. BIM — modelarea informațională a construcțiilor; FM — administrarea clădirilor și serviciilor suport.
01 · Poziționare · Continuitate față de MOBIUS UEAM
MOBIUS BIM extinde MOBIUS UEAM — Management Electronic Unificat al Activelor — printr-un strat informațional și vizual dedicat clădirilor și construcțiilor. Modelul geometric devine context pentru inventarul tehnic, documente, mentenanță, intervenții și costuri.
BIM (Building Information Modeling) înseamnă modelarea informațională a construcțiilor: o reprezentare digitală care asociază geometriei proprietăți, relații și documente. În exploatare, valoarea sa este legătura verificabilă dintre elementul reprezentat și activul real.
FM (Facility Management) desemnează administrarea clădirilor, spațiilor și serviciilor suport. Aplicarea BIM în această fază reunește amplasarea, starea tehnică, responsabilitățile și lucrările într-un context comun.
Registrul de active, planurile preventive, lucrările corective, dispeceratul, mobilitatea și analiza costurilor rămân nucleul operațional în MOBIUS UEAM. Extensia BIM adaugă navigarea spațială, proprietățile modelului și asocierea element–activ.
02 · Arhitectură
Modelul BIM, harta, documentele și aplicația din teren trebuie să conducă la aceeași fișă de activ. Nu se creează un inventar paralel, izolat de mentenanță.
Importul modelului, vizualizarea tridimensională, selecția, filtrarea, proprietățile, secțiunile și măsurătorile susțin identificarea spațială a elementelor.
Identitatea activelor, clasificările, planurile, lucrările, echipele, documentele, resursele, costurile și istoricul se gestionează în modelul operațional comun.
MOBIUS BIM integrează bibliotecile open source din ecosistemul That Open Platform, în particular That Open Engine și Fragments, pentru funcțiile BIM; registrele de active și procesele de exploatare sunt asigurate de MOBIUS UEAM.
05 · Explorarea modelului & Capabilități BIM + UEAM
Vizualizarea BIM propusă pentru extensie susține explorarea clădirii direct într-o interfață web, în paralel cu registrul operațional.
IFC (Industry Foundation Classes) ca format deschis de schimb: verificarea unităților, coordonatelor, nivelurilor, spațiilor, categoriilor și obiectelor duplicate.
Navigare în model direct în interfața web, selectarea unui element, evidențierea lui, consultarea proprietăților și filtre pe nivel, categorie sau sistem.
Plane de secționare și izolarea elementelor care fac inteligibile instalațiile ascunse, spațiile tehnice și relațiile dintre componente, cu vederi salvate.
Instrumente geometrice pentru măsurători orientative (distanțe și suprafețe) în limita modelului disponibil; proprietăți citite direct din datele modelului.
Punctul comun al exploatării, accesibil din inventar, prin selectarea elementului BIM sau prin identificarea fizică (QR/NFC) a echipamentului.
Planuri preventive și lucrări corective cu operații, periodicitate, responsabil, competențe, piese și documente asociate fiecărei clase de active.
De la sesizare localizată la intervenție trasabilă, cu posibilitatea asocierii constatărilor în format BCF (BIM Collaboration Format).
Trecere de pe hartă (GIS) în clădire (BIM), integrare cu sisteme BMS/contoare și analiză operațională pe stare, risc, resurse și costuri.
03 · Inventarul construcției

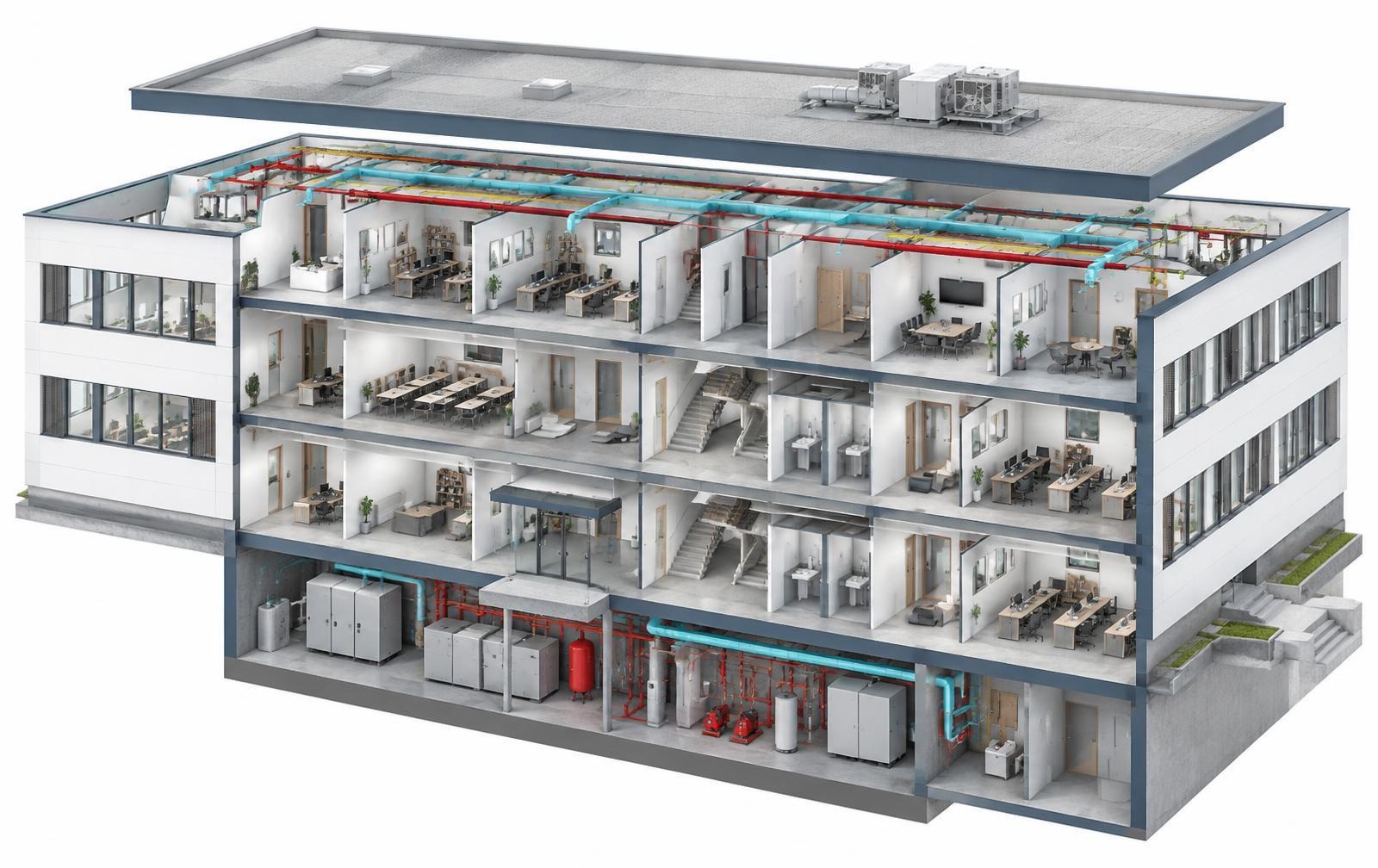

Inventarul acoperă clădirea ca activ, componentele constructive și echipamentele utilizate în ea. Organizarea spațială și apartenența la un sistem tehnic sunt două relații distincte, dar complementare.
Obiective și amplasamente
Construcție și anexe
Etaj, încăpere, zonă
Element, instalație, dotare
Relații între active din mai multe spații
Portofoliu → amplasament → clădire → nivel → încăpere sau zonă. O instalație poate traversa mai multe niveluri; amplasarea sa nu trebuie confundată cu apartenența la un singur spațiu.
Structură, acoperiș, fațade, tâmplărie, compartimentări, pardoseli și amenajări exterioare. Se urmăresc tipul, materialele, starea, documentele și lucrările de întreținere.
Încălzire, ventilare, climatizare, electricitate, apă și canalizare, ascensoare, acces, mobilier și echipamente specifice. Sistemele de siguranță se inventariază fără a le substitui funcțiile dedicate.
04 · Pregătirea datelor & 06 · Fișa activului
Preluarea unui model nu echivalează cu predarea unui inventar complet. Informațiile pentru exploatare se verifică, se completează și se corelează cu realitatea din teren.
Se deschide din inventar, prin selectarea elementului BIM sau prin identificarea fizică în teren.
Legătură explicită: codul activului ↔ identificatorul elementului + modelul sursă + versiunea. Proprietățile lipsă sunt marcate ca lipsă, nu completate prin presupuneri.
07 · Mentenanță & 08 · Dispecerat
Modelul oferă localizarea și contextul tehnic. MOBIUS UEAM asigură planificarea, execuția, resursele și istoricul intervențiilor, păstrând responsabilitatea fiecărei etape.
Operații, periodicitate, responsabil, competențe, piese și documente asociate fiecărei clase de active. Termenele derivă din instrucțiuni, proceduri și obligațiile aplicabile, nu din geometria BIM.
O constatare este evaluată după criticitate și impact. Lucrarea primește prioritate, termen și echipă. Vederea modelului ajută la localizare și pregătirea accesului, fără a garanta diagnosticarea defectului.
Echipa consemnează operațiile, piesele, consumurile, durata, fotografiile și rezultatul. Confirmarea tehnică și închiderea administrativă se fac potrivit responsabilităților configurate.
Pompe și unități de ventilare: verificări funcționale; acoperișuri și fațade: inspecții de stare; tablouri și iluminat: lucrări conform procedurilor; mobilier: inventar, reparație și înlocuire.
Spațiu / activ afectat, fotografii și constatare.
Impact asupra utilizării clădirii, prioritate și verificare dispecer.
Echipă potrivită, termen, documente și vedere de context BIM.
Operații, piese, consumuri, durată, rezultat și cost.
Confirmare tehnică/administrativă și actualizarea istoricului.
09 · Teren și portofoliu & 11 · Sisteme și consumuri
GIS (sistem informațional geografic) oferă contextul exterior al portofoliului; BIM oferă contextul interior și tehnic al fiecărei construcții, iar conectarea la sisteme existente poate adăuga stări, alarme și consumuri.
Harta reunește amplasamente, clădiri, amenajări și echipe. Inventarul permite compararea stării, lucrărilor și costurilor între obiective fără a uniformiza artificial particularitățile lor.
Componenta mobilă Android utilizează QR și NFC oferind acces la fișa activului, scanare, fotografii, constatări și confirmarea lucrărilor. Vizualizarea BIM pe dispozitive mobile se dimensionează și se verifică separat, după mărimea modelului și echipament.
BMS poate furniza date de funcționare prin interfețe convenite, iar contoarele și senzorii sunt asociate activelor, zonelor și sistemelor tehnice. Consumul electric, termic sau de apă se urmărește după punctele de măsurare disponibile (geometria nu creează subcontorizare reală).
O alarmă validată poate iniția o sesizare după verificarea semnificației, sursei și repetării evenimentelor. Soluția nu înlocuiește sistemele certificate de protecție, automatizare sau siguranță, iar vizualizarea datelor nu presupune comanda instalațiilor.
10 · Ciclul de viață
MOBIUS BIM leagă informațiile de proiectare și execuție de exploatarea zilnică și de deciziile de renovare, înlocuire sau retragere a activelor.
Date și model realizat · Inventar verificat, documente și garanții.
Utilizare și stare tehnică · Verificări în teren și actualizări.
Planuri și lucrări · Resurse, piese, costuri și istoric.
Evaluare și opțiuni de investiții · Revizie controlată de model.
Înlocuire sau casare · Arhivă și continuitatea memoriei exploatării.
Se verifică modelul care descrie situația realizată, lista de echipamente, documentele, garanțiile, amplasarea și responsabilitățile. Recepția informațională nu se confundă cu recepția tehnică sau juridică a construcției.
Schimbările de amplasare, înlocuirile și modificările de instalații produc actualizări operaționale și, când este necesar, revizii de model. Publicarea se face după reconcilierea legăturilor element–activ.
Istoricul de defecte, costuri, risc și indisponibilitate susține prioritizarea investițiilor. Versiunile și documentele păstrează contextul anterior; un model nou nu trebuie să șteargă memoria exploatării.
12 · Scenarii de utilizare
Modelul comun este potrivit pentru clădiri individuale, campusuri și portofolii distribuite. Configurarea ține seama de utilizare, criticitate și responsabilități.
Instalații, birouri, spații tehnice, mobilier și amenajări exterioare. O defecțiune de climatizare este asociată unității, spațiilor deservite și lucrării de remediere, dacă relațiile sunt documentate.
Clădiri de învățământ, sală și terenuri de sport, mobilier, echipamente didactice, iluminat perimetral și instalații. Intervențiile sunt programate în acord cu utilizarea spațiilor și regulile de acces.
Întreținerea instalațiilor se corelează cu zonele și serviciile afectate. Planificarea accesului și a opririlor este aprobată de responsabili; modelul nu stabilește singur continuitatea serviciilor.
Parcări, depozite, anexe, rețele de incintă și componente constructive ale altor obiective. Domeniul BIM și calitatea modelelor se verifică pentru fiecare tip de construcție; acoperirea tuturor tipurilor nu este presupusă.
13 · Control operațional
Rapoartele conectează starea tehnică, lucrările, costurile și calitatea datelor. Filtrarea pe clădire, nivel, sistem sau clasă de activ permite analiza la scară adecvată.
Active cu defecte, constatări repetate, componente critice și zone cu impact operațional. Criteriile de criticitate și evaluarea riscului sunt aprobate de organizație.
Termene preventive respectate, lucrări restante, timp de reacție, durată până la închidere, sarcini pe echipă, piese și servicii utilizate.
Costuri documentate pe activ, sistem, clădire și perioadă. Bugetele și investițiile se compară numai cu date și reguli contabile convenite; modelul nu calculează automat valoarea patrimonială.
Gradul de completare a câmpurilor obligatorii, active asociate modelului, legături nevalidate, documente lipsă și schimbări nereconciliate. Indicatorii precizează numărătorul, baza și perioada.
Valoare operațională concretă · Comparație
Diferența dintre un model 3D păstrat izolat în arhiva de proiectare și o evidență vie a clădirii, conectată la mentenanță, dispecerat și decizie.
14 · Implementare
Implementarea începe cu obiectivele exploatării și cu verificarea surselor de date. Modelul cel mai detaliat nu este automat cel mai util pentru mentenanță.
Se aleg procesele prioritare, clasele de active, rolurile și sursele. Se stabilesc câmpurile obligatorii, nivelul de detaliu, codurile, documentele și responsabilul fiecărei actualizări.
Se preiau datele, se verifică modelul și se constituie corespondența element–activ. Lista excepțiilor și activele fără model sunt tratate explicit, prin verificări din teren.
O clădire sau un sistem reprezentativ parcurge fluxul complet: selecție în model, acces la fișă, sesizare, alocare, execuție, cost, închidere și citirea rezultatului în istoric.
Se testează importul, performanța pe dispozitive reale, drepturile, fluxurile, documentele și revizia modelului. Extinderea urmează după instruire și acceptarea rezultatelor pilotului.
Instrument interactiv · Configurare parcurs
Selectați situația actuală a organizației dvs. la cele 4 puncte de mai jos pentru a vedea parcursul recomandat de implementare și configurarea proiectului pilot.
15 · Repere și rezultat
MOBIUS BIM aplică disciplina managementului activelor la informația construcției: identitate clară, amplasare inteligibilă, responsabilități explicite și istoric verificabil.
Modelul trebuie întreținut și verificat față de teren. Soluția nu substituie proiectarea, expertiza tehnică, verificările autorizate, documentele obligatorii sau sistemele de siguranță. Funcțiile noi sunt validate prin pilot înaintea utilizării operaționale.
Disponibilitatea funcțiilor BIM, integrările, modelele acceptate, performanța pe dispozitive reale, drepturile și fluxurile. Prezentarea de soluție descrie extinderea propusă a UEAM, validată prin pilot înainte de utilizarea operațională.
IFC este formatul deschis de schimb. Codul activului, identificatorul elementului, sursa și versiunea sunt păstrate, iar modificările se reconciliază cu verificare umană. Inventarul UEAM poate fi constituit înaintea modelului din planuri, documente și relevee; conversia automată a desenelor în modele complete nu este presupusă.
MOBIUS BIM integrează bibliotecile open source din ecosistemul That Open Platform, în particular That Open Engine și Fragments, pentru funcțiile BIM. Nucleul MOBIUS UEAM asigură registrul de active și procesele de exploatare; motorul de vizualizare nu furnizează automat fluxuri operaționale.
